Диаграмма состояния системы алюминий – магний (Al-Mg)

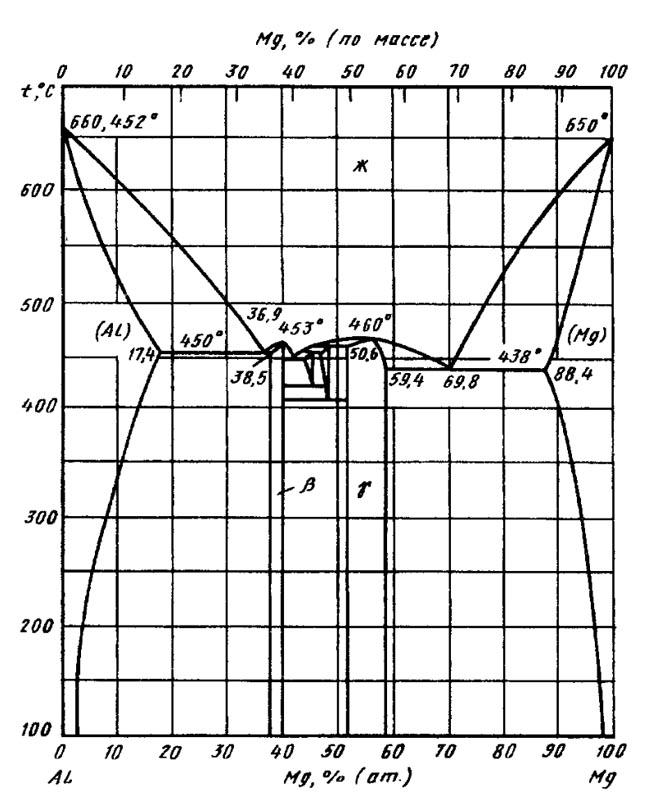

На рис.  приведена диаграмма состояния Al—Mg. Средняя часть диаграммы показана в увеличенном масштабе.
В системе образуются фазы β(Al3Mg2), γ(Al12Mgl7), ζ(Al52Mg48), ε(Al30Mg23). Фазы β и γ плавятся конгруэнтно при температурах 453 и 460 °С, соответственно. Фазы ε и ζ образуются по перитектическим реакциям при температурах 450 и 452 °С, соответственно.
В системе существуют три эвтектических равновесия: Ж ↔Mg+ γ при температуре 438 °С, Ж ↔(А1) + β при 450 °С, Ж ↔ε + β при 448 °С, а также два эвтектоидных равновесия ε↔ β + ζ при -428 °Cи ζ ↔β + γ при 410 °С.
Растворимость Mgв (А1) исследована во многих работах.


    450
400
350
300
250
200
150
100
Растворимость Mg:








% (ат.) ......................
   18,9
14,7
10,9
7,4
4,9
3,4
2,6
2,1
% (по массе) .............
   17,4
13,5
9,9
6,7
4,4
3,1
2,3
1,9
Максимальная растворимость Mgв (А1) определена равной 16,5 % (ат.), так же как и в ряде других работ, где не был использован метод рентгеновского анализа. Данные по растворимости А1 в (Mg), полученные в разных исследованиях, также различаются. Наиболее вероятны значения,  приведенные ниже:


437
400
350
300
250
200
150
100
Растворимость Аl:








% (ат.) .....................
 11,6
9,7
7,4
5,6
3,8
2,6
1,8
1.3
% (по массе) ............
12,7
10,7
8,2
6,2
4,2
2,9
2,0
~1,5


Диаграмма состояния системы алюминий – магний (Al-Mg)

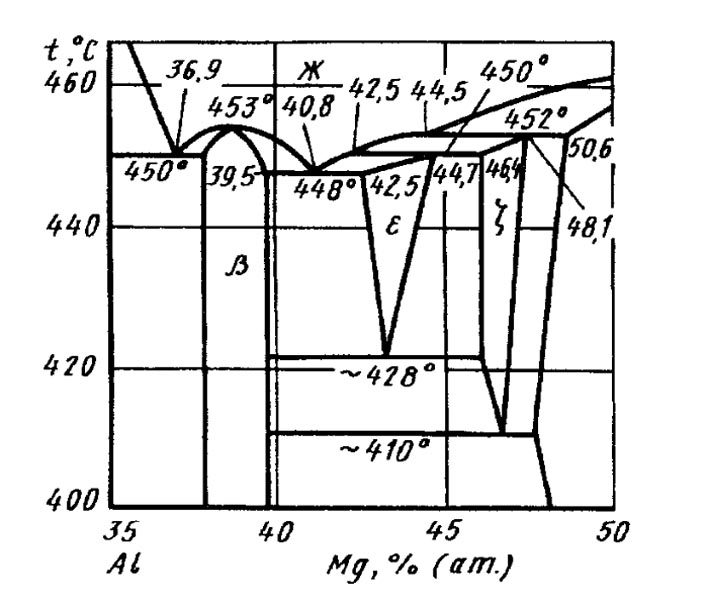

Al-Mg (участок диаграммы 35—50 % Mg)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
