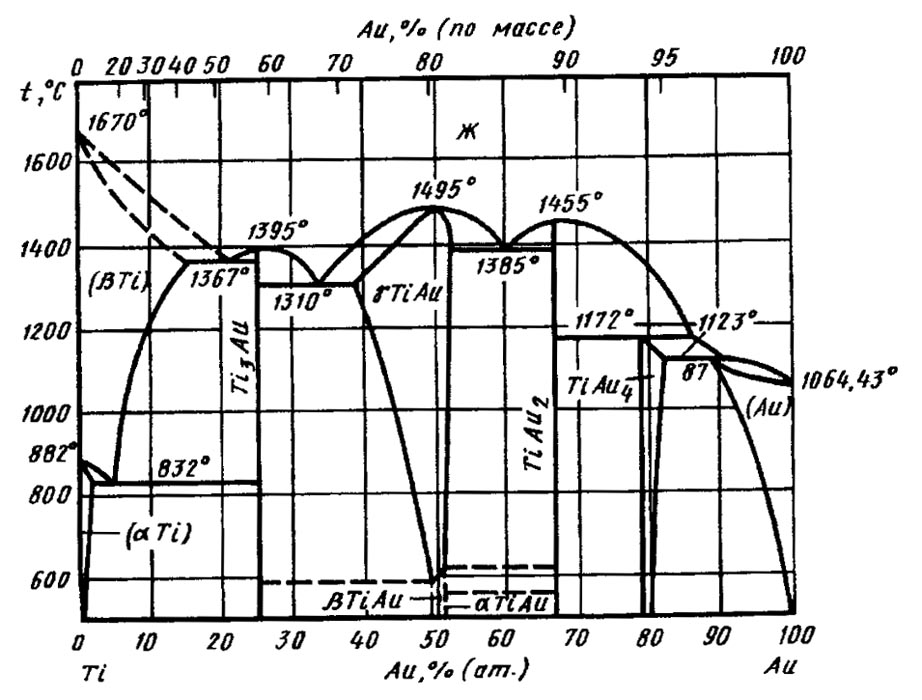

Диаграмма состояния системы золото – титан (Au-Ti)

В системе образуются четыре промежуточные фазы: Ti₃Au, TiAu, TiAu₂ и TiAu₄. На основе Au и Ti образуются ограниченные твердые растворы.

Максимальная растворимостьTi в Au при температуре перитектики 1123 °С составляет 13 % (ат.); при 800 °С - 4,95 % (ат.); при 700 °С - 3,15 % (ат.); 600 °С - 2,0 % (ат.); 500 °С - 0,85 % (ат.) [1]. растворимостьAu в βΤ

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
