20ХН3А

Сталь 20ХН3А ГОСТ 4543-71

Группа стали – хромоникелевая и хромоникелевая с бором

Массовая доля элементов, %
Углерод	Кремний	Марганец	Хром	Никель	Молибден	Алюминий	Титан	Ванадий
0,17-0,24	0,17-0,37	0,30-0,60	0,60-0,90	2,75-3,15	-	-	-	-

Ac1	Ac3(Acm)	Ac3(Arcm)	Ar1	Mн
730	810	700	615	340

	Число твердости, НВ, не более
Отожженный или высокоотпущенный прокат	255
Нагартованный прокат	269

Термообработка					Передел текучести σт, Н/мм2 (кгс/мм2) не менее	Временное сопротивление σв, Н/мм2 (кгс/мм2)	Относительное удлинение δ5,%	Относительное сужение ψ, %	Ударная вязкость KCU, Дж/см2 (кгс·м/см2)	Размер сечения заготовок для термической обработки (диаметр круга или сторона квадрата), мм
Закалка			Отпуск
Температура, оС		Среда охлаждения	Температура, оС	Среда охлаждения
1-й закалки или нормализации	2-й закалки
						не менее
820	-	Масло	500	Вода или масло	735(75)	930(95)	12	55	108(11)	15

Температура отпуска, ºС	Предел текучести ,σ0,2 МПа	Временное сопротивление σв, МПа	Относительное удлинение δ5	Относительное сужение ψ	KCU, Дж/см2	НRCЭ
			%
Нормализация. 860 ºС, воздух. Закалка 810 ºС, масло
200 300 400 500 600	1270 1260 1180 960 720	1510 1370 1260 1000 780	15 12 13 19 24	60 62 64 66 73	73 54 59 83 162	43 42 39 32 22

Сечение мм	Предел текучести, σ0,2 МПа	Временное сопротивление σв, МПа	Относительное удлинение δ5	Относительное сужение ψ	KCU, Дж/см2	НRCЭ на поверхности
			%
Закалка 850 ºС, масло. Отпуск 200 ºС, воздух
2 15 20	1220 1180 1080	1420 1370 1270	12 13 13	55 65 65	86 76 89		44 44 44
Закалка 880 ºС, масло. Отпуск 600 ºС, воздух
30 50 80 220 220	700 610 580 510 570	800 730 700 660 690	20 19 23 14 23	70 71 68 51 67	167 167 167 167 167		- - - - -

Предел выносливости

Термообработка

σ-1, МПа

τ-1, МПа

382

338

421

225

σв=960 МПа Закалка 820 ºС, масло. Отпуск 200 ºС

σв=730 МПа Закалка 800 ºС, масло. Отпуск 500 ºС

σв=940 МПа Закалка 800 ºС, масло. Отпуск 500 ºС

Температура, ºС				Термообработка
20	-20	-40	-50(-60)
Ударная вязкость KCU, Дж/см2
86 167 167 167 196 167	- - - - 122 -	85 69 83 69 100 118	- 64 73 - (86) 78	Заготовка сечением 10 мм. Закалка 850 ºС, масло. Отпуск 200 ºС Заготовка сечением 30 мм. Закалка 880 ºС, масло. Отпуск 560 ºС Заготовка сечением 50 мм. Закалка 880 ºС, масло. Отпуск 560 ºС Заготовка сечением 80 мм. Закалка 880 ºС, масло. Отпуск 560 ºС Нормализация 860 ºС, воздух. Закалка 810 ºС, масло. Отпуск 600 ºС Заготовка сечением 220 мм. Закалка 880 ºС, масло. Отпуск 630 ºС

Расстояние от торца, мм											Примечание
1,3	3	4,5	6	7,5	9	12		15	21	39	Закалка 830 ºС
Прокаливаемость											Закалка 830 ºС
43-51	42-50,5	41-50	39-49	37,5-47,5	35,5-46		33-43	31-40,5	27,5-35,5	22-31	Твердость для полос прокаливаемости, HRCЭ

Количество мартенсита, %

Критическая твердость, HRCЭ

Критический диаметр, мм

в воде

в масле

32-37

39-44

70-96

42-64

44-62

20-38

Заменитель – стали: 20ХГНР, 20ХНГ, 38ХА, 15Х2ГН2ТА, 20ХГР.

Температура ковки, ºС:

начала 1220,

конца 800.

Заготовки сечением до 100 мм охлаждаются на воздухе, 101-300 мм – в яме.

Свариваемость – трудносвариваемая; способы сварки: РДС, АДС под флюсом

Обрабатываемость резанием – в горячекатаном состоянии при HB 177, σв=610 МПа, КV б. ст =0,95.

Флокеночувствительность – чувствительна.

Склонность к отпускной хрупкости – склонна.

Назначение: шестерни, валы, втулки, силовые шпильки, болты, муфты, червяки и другие цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.

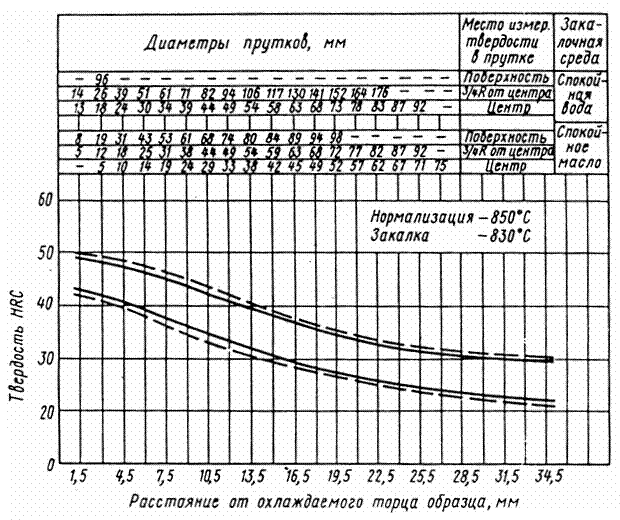

Полосы прокаливаемости

По требованию потребителя, указанному в заказе, пачки, концы или торцы горячекатаных и кованых прутков, а по согласованию изготовителя с потребителем и калиброванных прутков из стали всех марок в зависимости от группы должны маркироваться краской в соответствии с таблицей

Группа стали	Цвет маркировки
Хромоникелевая и хромоникелевая с бором	Желтый + черный

Сортамент:

горячекатаная квадратная – ГОСТ 2591-88,

горячекатаная круглая – ГОСТ 2590-88,

горячекатаная шестигранная – ГОСТ 2879-88,

горячекатаная полосовая – ГОСТ 103-76,

кованая круглая и квадратная – ГОСТ 1133-71,

калиброванная круглая – ГОСТ 7417-75,

калиброванная квадратная – ГОСТ 8559-75,

калиброванная шестигранная – ГОСТ 8560-78,

серебрянка – ГОСТ 14955-77
