40ХФА

Сталь 40ХФА ГОСТ 4543-71

Группа стали – хромованадиевая

Массовая доля элементов, %
Углерод	Кремний	Марганец	Хром	Никель	Молибден	Алюминий	Титан	Ванадий
0,37-0,445	0,17-0,37	0,50-0,80	0,80-1,10	-	-	-	-	0,10-0,18

Ac1	Ac3(Acm)	Ac3(Arcm)	Ar1	Мн
760	800	725	680	218

	Число твердости, НВ, не более
Отожженный или высокоотпущенный прокат	241
Нагартованный прокат	269

Термообработка					Передел текучести σт, Н/мм2 (кгс/мм2) не менее	Временное сопротивление σв, Н/мм2 (кгс/мм2)	Относительное удлинение δ5,%	Относительное сужение ψ, %	Ударная вязкость KCU, Дж/см2 (кгс·м/см2)	Размер сечения заготовок для термической обработки (диаметр круга или сторона квадрата), мм
Закалка			Отпуск
Температура, оС		Среда охлаждения	Температура, оС	Среда охлаждения
1-й закалки или нормализации	2-й закалки
						не менее
860	-	Масло	650	Вода или масло	735(75)	880(90)	10	50	88(9)	25

Температура отпуска, ºС	Предел текучести ,σ0,2 МПа	Временное сопротивление σв, МПа	Относительное удлинение δ5	Относительное сужение ψ	KCU, Дж/см2	НВ
			%
Закалка 850 ºС, масло. Охлаждение после отпуска с 500 ºС в воде
200 300 400 500 600	1490 1450 1270 1100 880	1860 1650 1360 1160 960	14 15 14 15 19	43 50 52 55 63	49 30 39 61 98	51 49 46 42 34

Температура испытания, ºС	Предел текучести ,σ0,2 МПа	Временное сопротивление σв, МПа	Относительное удлинение δ5	Относительное сужение ψ
			%
Закалка 850 ºС, масло. Отпуск 640 ºС
20 200 300 400 500 600	840 800 740 710 400 -	920 900 840 850 490 370	26 22 18 28 30 51	63 46 35 50 65 80

Сечение, мм	Место вырезки образца	Предел текучести, σ0,2	Временное сопротивление σв,	Относительное удлинение δ5	Относительное сужение ψ	KCU, Дж/см2
Сечение, мм	Место вырезки образца	МПа		%		KCU, Дж/см2
Закалка 850 ºС, вода. Отпуск 600 ºС, воздух. (Образцы тангенциальные)
50	Ц	900	940	15	45	69
80	Ц	810	890	11	33	39
120	Ц	710	860	12	37	64
160	Ц 1/2R	610 710	830 850	15 16	46 44	45 47
200	Ц 1/2R	490 510	710 800	17 18	49 49	57 47
240	Ц 1/2R K	490 570 700	710 770 830	18 19 17	51 50 49	71 54 61

Предел выносливости

Состояние стали

σ-1, МПа

τ-1, МПа

480

421

372

265

Закалка 880 ºС, масло. Отпуск 230 ºС. σв=1220 МПа, НВ 387

Закалка 880 ºС, масло. Отпуск 550 ºС. σв=990 МПа, НВ 288

Закалка 880 ºС, масло. Отпуск 650 ºС. σв=960 МПа, НВ 258

Температура, ºС			Термообработка
20	-20	-70
Ударная вязкость KCU, Дж/см2
92	61	55	Закалка 850 ºС, масло. Отпуск 600 ºС

Расстояние от торца, мм											Примечание
1,5	3	4,5	6	9	12	15		18	27	39	Закалка 860 ºС
Прокаливаемость											Закалка 860 ºС
51,5-60,5	51,5-59,5	50,5-58,5	48-57,5	39,5-54	35-50,5		34-46,5	32,5-43	30,5-39	27-39	Твердость для полос прокаливаемости, HRCЭ

Заменитель – стали: 40Х, 65Г, 50ХФА, 30Х3МФ.

Температура ковки, ºС:

начала 1250,

конца 860-800.

Заготовки сечением до 200 мм охлаждаются в мульде, 201-300 мм – с печью.

Свариваемость – трудно свариваемая; способы сварки: РДС необходимы подогрев и последующая термообработка. КТС – необходима последующая термообработка.

Обрабатываемость резанием – после закалки и отпуска при HB241, КV т.в. спл =0,75, КV б. ст =0,65.

Флокеночувствительность – чувствительна.

Склонность к отпускной хрупкости – склонна.

Назначение: в улучшенном состоянии – шлицевые валы, штоки, установочные винты, траверсы, валы экскаваторов и другие детали, работающие при температуре до 400 ºС; после закалки и низкого отпуска – червячные валы и другие детали повышенной износостойкости.

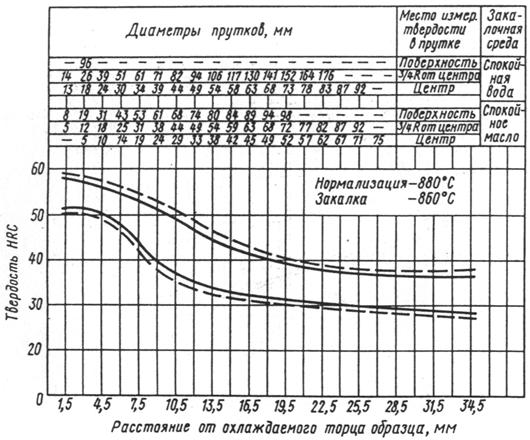

Полосы прокаливаемости

По требованию потребителя, указанному в заказе, пачки, концы или торцы горячекатаных и кованых прутков, а по согласованию изготовителя с потребителем и калиброванных прутков из стали всех марок в зависимости от группы должны маркироваться краской в соответствии с таблицей

Группа стали	Цвет маркировки
Хромованадиевая	Зеленый + черный

Сортамент:

горячекатаная квадратная – ГОСТ 2591-88,

горячекатаная квадратная – ГОСТ 2590-88,

горячекатаная шестигранная – ГОСТ 2879-88,

горячекатаная полосовая – ГОСТ 103-76,

кованая круглая и квадратная – ГОСТ 1133-71,

калиброванная круглая – ГОСТ 7417-75,

калиброванная квадратная – ГОСТ 8559-75,

калиброванная шестигранная – ГОСТ 8560-78,

серебрянка – ГОСТ 14955-77

40ХФА

Отожженный или высокоотпущенный прокат
