5ХНВ

Сталь 5ХНВ   ГОСТ 5950-2000

Группа

Массовая доля элемента, %

Углерод

Кремний

Марганец

Хром

Вольфрам

Ванадий

Молибден

Никель

II

0,50 – 0,60

0,15 – 0,35

0,50 – 0,80

0,50 – 0,80

0,40 – 0,70

-

-

1,40 – 1,80


II группа – для изготовления инструмента, используемого в основном для обработки ме­таллов давлением при температуре выше 300 °С;

По способу дальнейшей обработки горячекатаную и кованую  металлопродукцию под­разделяют на подгруппы:

а – для горячей обработки давлением;

б – для холодной механической обработки (обточки, строжки фрезерования и т.д.)

По состоянию поверхности металлопродукцию подгруппы б подразделяют на:

О – обычного качества;

П – повышенного качества.

Твердость отожженной или высокоот­пущенной стали

Твердость стали после закалки или закалки с отпуском

Твердость, HB, не более

Температура, оС,

и среда закалки

Температура отпуска, оС

Тведость HRCЭ  (HRC), не ме­нее

255

840 - 860, масло

-

57 (56)

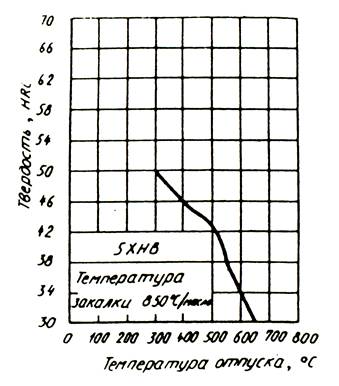

Кривая зависимости твердости по Роквеллу (HRC) от температуры отпуска:

Применение: для молотовых штампов паровоздушных и пневматических молотов с массой падающих частей до 3 тонн.

Сортамент:

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88;

полосовая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75; ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.
