79Н3М

Сплав 79Н3М ГОСТ 10160-75

Технические свойства	Применение
Сплавы с высокими значениями проницаемости и приращений индукции при однополярном импульсном намагничивании, обладающие магнитной текстурой.	Для сердечников импульсных и широкополосных трансформаторов.

Среда отжига

Температура и скорость нагрева

Время выдержки, ч.

Режим охлаждения

Вакуум с остаточным давлением не выше10-4 мм рт. ст. или водород с точкой росы не выше минус 40º С

Первая операции :

(1100±20)º С

не более 500º С/ч

Вторая операция:

Отпуск в поперечном магнитном поле, необходимом для достижения технического насыщения

До 600º С со скоростью не более 200º С/ч, от 600º С скорость не нормируется

Среда отжига	Температура и скорость нагрева	Время выдержки, ч.	Режим охлаждения
Вакуум с остаточным давлением не выше10-3 мм рт. ст. или водород с точкой росы не выше минус 40º С	460-480º С/ч	0,5-1	До 380º С со скоростью 15-20º С/ч, для толщины 0,02 мм, 10-15º С/ч, для толщины 0,01 мм, 5-10º С/ч, для толщины 0,005 мм, далее с выключенной печью

Тепловые свойства сплава

Тепловой коэффициент линейного расширения, 106 1/ºС, в интервале температур, ºС
20-100	20-200	20-300	20-400	20-500	20-600	20-700	20-800	20-900
10,5	11,0	11,6	12,2	12,7	13,0	13,3	13,5	13,5

Основные физические константы и механические свойства сплава:

Плотность: γ=8,6 г/см3;

Удельное электрическое сопротивление: ρ=0,50 Ом·мм2/м;

Температура точки Кюри: Θс=460 ºС;

Магнитострикция насыщения: λS=2·106;

Твердость по Бринеллю 210/120 HB;

Временное сопротивление: σВ= 1030/490 МПа;

Предел текучести: σ0,2=980/145 МПа;

Модуль нормальной упругости: Е=210 Кн/мм2;

Относительное удлинение: δ5=3/50 %;

Магнитные свойства сплава при однополярном импульсном намагничивании

Вид продукции	Класс	Толщина, мм	Импульсная проницаемость				Индукция технического насыщения Т(10-4 Гс)	Коэффициент прямоугольности в поле 800 А/м (10Э)	Температурный коэффициент проницаемости в интервале температур от -60 до +60С, %/С
			в поле 20 А/м (0,25Э)		в поле 80 А/м (1Э)
			мГн/м	Гс/Э	мГн/м	Гс/Э
			Не менее				Не более
Холоднокатаные ленты	1	0,005 0,01 0,02	6,5 8,8 10	5000 7000 8000	- - -	- - -	0,8	0,45 0,30 0,25	0,25 0,25 0,25

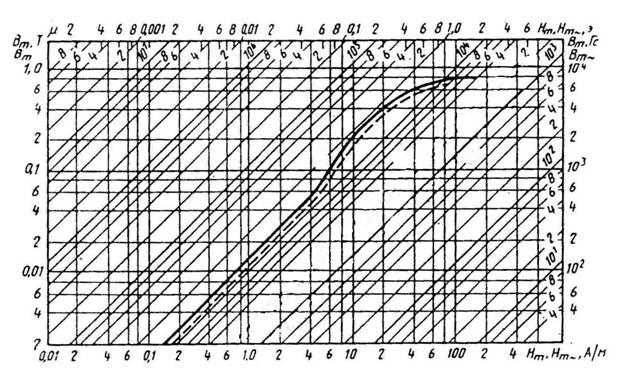

Кривые намагничивания образцов ленты толщиной 0,02 мм

Сплошной линией – при частоте 4000Гц, пунктирной линией – при частоте 4000 Гц;

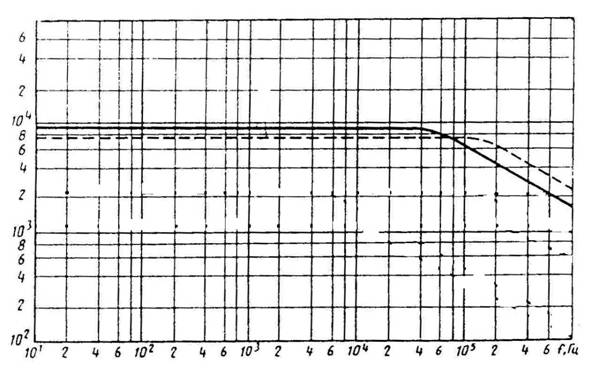

Зависимость начальной проницаемости от частоты

Кривая зависимости для ленты толщиной 0,02 мм - сплошная линия, для ленты толщиной 0,01 мм – пунктирной,

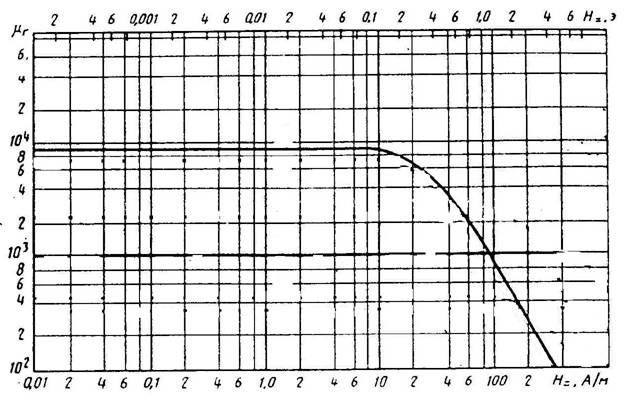

Зависимость обратимой проницаемости от напряженности подмагничивающего поля для сплава толщиной 0,02мм, частота 1 кГц;

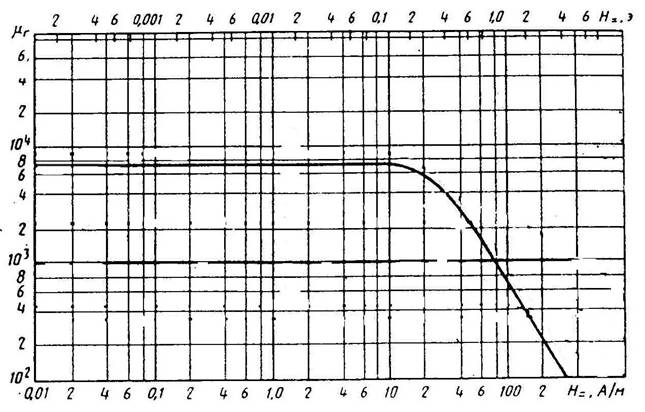

Зависимость обратимой проницаемости от напряженности подмагничивающего поля для сплава толщиной 0,01 мм, частота 1 кГц;

Размеры и предельные отклонения по размерам стали должны соответствовать требованиям:

Холоднокатаных листов - ГОСТ 19904-74;

Кованых прутков – ГОСТ 2590-88;

Горячекатаных прутков – ГОСТ 1133-71.
