Балки двутавровые и швеллеры стальные специальные ГОСТ 19425-74

Балки двутавровые и швеллеры стальные специальные ГОСТ 19425-74

         Стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С) и швеллеры для автомобильной промышленности (С).

         1а. По точности прокатки профили изготовляют:

высокой точности – А,

обычной точности – В.

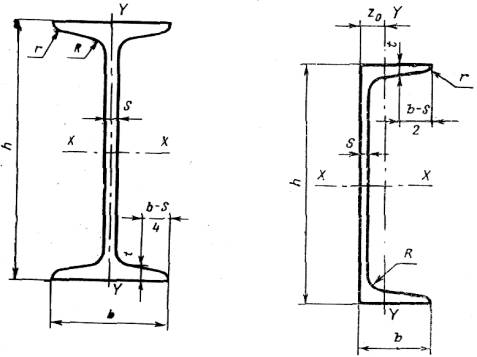

2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на чертеже и в таблице.

Номер профиля

h

b

s

t

R

r

Площадь поперечного сечения, см2

Масса 1 м, кг

Справочные величины для осей

Z0,

x – x

y – y

мм

Ix,

см4

Wx,

см3

ix,

см

Sx,

см3

Iy,

см4

Wy,

см3

iy,

см

Балки двутавровые

14С

20С

20Са

22С

27С

27Са

36С

18М

24М

30М

36М

45М

140

200

200

220

270

270

360

180

240

300

360

450

80

100

102

110

122

124

140

90

110

130

130

150

5,5

7,0

9,0

7,5

8,5

10,5

14,0

7,0

8,2

9,0

9,5

10,5

9,1

11,4

11,4

12,3

13,7

13,7

15,8

12,0

14,0

15,0

16,0

18,0

7,5

9,0

9,0

9,5

10,5

10,5

12,0

9,0

10,5

12,0

14,0

16,0

3,8

4,5

4,5

4,8

5,3

5,3

6,0

3,5

4,0

6,0

6,0

7,0

21,5

35,6

39,6

42,1

54,5

59,9

90,9

32,9

78,7

64,0

73,8

98,8

16,9

27,9

31,1

33,1

42,8

47,0

71,3

25,8

38,3

50,2

57,9

77,6

712

2370

2500

3400

6550

6870

17360

1760

4640

9500

15340

31900

102

237

250

310

485

507

964

196

387

633

852

1420

5,75

8,16

7,95

9,00

11,0

10,7

13,8

7,32

9,75

12,2

14,4

18,0

58,4

136

146

178

279

297

574

113

223

364

493

821

64,8

159

170

228

346

366

618

130

276

480

518

892

16,2

31,8

33,3

41,5

56,7

59,0

88,3

28,9

50,2

73,9

79,7

119

1,74

2,11

2,07

2,32

2,52

2,47

2,61

1,99

2,38

2,74

2,65

3,00

-

-

-

-

-

-

-

-

-

-

-

-

Швеллеры

18С

18Са

20С

30С

180

180

200

300

68

70

73

87

7,0

9,0

7,0

9,5

10,5

10,5

11,0

13,5

10,5

10,5

11,0

13,5

5,3

5,3

5,5

6,8

25,7

29,3

28,8

49,6

20,2

23,0

22,6

39,1

1272

1370

1780

6500

141

152

178

433

7,04

6,84

7,86

11,4

83,5

91,6

104,7

259,7

98,5

111

128

289

20,1

21,3

24,2

44,0

1,96

1,95

2,11

2,41

1,88

1,84

2,01

2,13


h – высота;

b – ширина полки;

s – толщина стенки;

t – средняя толщина полки;

R –радиус внутреннего закругления;

r – радиус закругления полки;

I – момент инерции;

W – момент сопротивления;

i – радиус инерции;

S – статический момент полусечения;

z0 — расстояние от оси у – у до наружной грани стенки.

         В соответствии с заказом балки и швеллеры изготовляются длиной от 4 до 13 м.

Марки стали и технические требования – по ГОСТ 535-88 и другим действующим стандартам, оговоренным в заказе.
