Двутавры стальные горячекатаные ГОСТ 8239-89

Двутавры стальные горячекатаные ГОСТ 8239-89

         Стандарт устанавливает сортамент горячекатаный двутавров с уклоном внутренних граней полок.

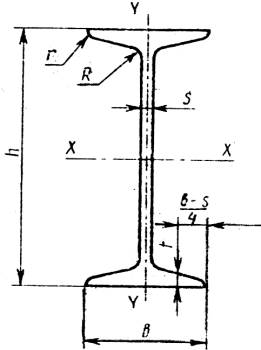

1. Поперечное сечение двутавров должно соответствовать указанному на чертеже

h – высота двутавра;

b – ширина полки;

s – толщина стенки;

t – средняя толщина полки;

R – радиус внутреннего закругления;

r – радиус закругления полки;

2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным с таблице.

Номер двутавра

h

b

s

t

R

r

Площадь сечения, см2

Линейная плотность, кг/м

Справочные величины для осей



X – X

Y – Y

не более

мм

Ix,

см4

Wx,

см3

Sx,

см3

ix,

см

Iy,

см4

Wy,

см3

iy,

см

Нормальные двутавры



10

12

14

16

18

20

22

24

27

30

33

36

40

45

50

55

60

100

120

140

160

180

200

220

240

270

300

330

360

400

450

500

550

600

55

64

73

81

90

100

110

115

125

135

140

145

155

160

170

180

190

4,5

4,8

4,9

5,0

5,1

5,2

5,4

5,6

6,0

6,5

7,0

7,5

8,3

9,0

10,0

11,0

12,0

7,2

7,3

7,5

7,8

8,1

8,4

8,7

9,5

9,8

10,2 11,2 12,3 13,0 14,2

15,2

16,5

17,8

7,0

7,5

8,0

8,5

9,0

9,5 10,0 10,5 11,0 12,0 13,0 14,0 15,0 16,0 17,0

18,0

20,0

2,5

3,0

3,0

3,5

3,5

4,0

4,0

4,0

4,5

5,0

5,0

6,0

6,0

7,0

7,0

7,0

8,0

12,0

14,7

17,4

20,2

23,4

26,8

30,6

34,8

40,2

46,5

53,8

61,9

72,6

84,7

100,0

118,0

138,0

9,46

11,50

13,70

15,90

18,40

21,00

24,00

27,30

31,50

36,50

42,20

48,60

57,00

66,50

78,50

92,60

108,00

198

350

572

873

1290 1840 2550 3460 5010 7080 9840 13380 19062 27696 39727

55962

76806

39,7

58,4

81,7

109,0

143,0

184,0

232,0

289,0

371,0

472,0

597,0

743,0

953,0 1231,0 1589,0

2035,0

2560,0

4,06 4,88 5,73 6,57 7,42 8,28 9,13 9,97 11,20 12,30 13,50 14,70 16,20 18,10 19,90

21,80

23,60

23,0

33,7

46,8

62,3

81,4 104,0

131,0 163,0 210,0 268,0 339,0 423,0 545,0 708,0 919,0

1181,0

1491,0

17,9 27,9 41,9 58,6 82,6 115,0 157,0 198,0 260,0 337,0 419,0 516,0 667,0 808,0 1043,0

1356,0

1725,0

6,49

8,72 41,50 14,50 18,40 23,10 28,60 34,50 41,50 49,90 59,90 71,10 86,10 101,00 123,00

151,00

182,00

1,22

1,38

1,55

1,70

1,88

2,07

2,27

2,37

2,54

2,69

2,79

2,89

3,03

3,09

3,23

3,39

3,54


3. По точности проката двутавры изготовляют:

повышенной точности – Б;

обычной точности – В.

4. Профили изготавливают длиной от 4 до 12 м:

мерной длины;

кратной мерной длины;

немерной длины.
