Профили стальные гнутые корытные равнополочные ГОСТ 8283-77

Профили стальные гнутые корытные равнополочные ГОСТ 8283 – 77



Стандарт распространяется на стальные гнутые корытные равнополочные профили, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.



Марки стали и технические требования – по ГОСТ 11474 – 76.



1. По точности профилирования гнутые профили изготовляются:

высокой точности – А,

повышенной точности – Б,

обычной точности – В.

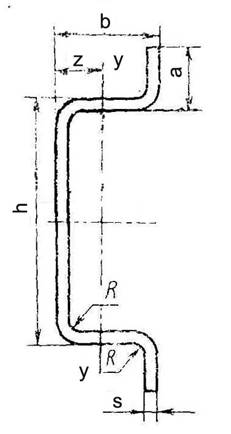

2. Поперечное сечение профиля должно соответствовать указанному на чертеже:





Обозначения к чертежу и таблице:

h – высота стенки профиля; b – ширина профиля; a – высота полки; s – толщина профиля;

R – радиус кривизны; I – момент инерции; W – момент сопротивления; i – радиус инерции; z0 – расстояние от оси у—у до наружной поверхности стенки;  – отношение расчетной высоты полки к толщине ;  – отношение расчетной ширины профиля к толщине;  – отношение расчетной высоты стенки профиля к толщине.



3. Размеры профилей, площадь поперечного сечения, справочные значения величин и масса 1 м профиля должны соответствовать:

для профилей из углеродистой кипящей и полуспокойной стали общего назначения и углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) – приведенным в таблице:

h

b

b1

s

R, не более

n

n1

n2

Площадь сечения, см2

Справочные величины для осей

z0,

см

Масса 1 м, кг

x-x

y-y

мм

Ix, см4

Wx, см3

ix, см

Iy, см4

Wy, см3

iy, см

40

40

32

28

32

30

4

3

2,5

6

4

3

4,5

8,3

9,8

3,0

6,0

11,6

7,5

8,7

11,6

5,21

4,09

4,07

28,23

28,53

23,82

6,42

5,82

5,02

2,33

2,55

2,42

7,04

6,53

9,67

3,97

3,56

4,34

1,16

1,22

1,54

1,77

1,84

2,23

4,09

3,45

3,19

50

31

50

60

22

16

32

2

1,2

2

3

2

3

8,5

10,6

13,5

10,5

36,3

25,0

20,0

36,3

20,0

2,82

2,07

4,38

18,04

11,70

34,76

4,01

2,94

6,32

2,53

2,38

2,82

4,28

7,55

23,67

2,66

2,74

7,43

1,23

1,91

2,32

1,49

2,25

3,19

2,22

1,63

3,44

55

57

30

2,5

2

3

3

9,8

12,5

18,4

26,0

17,6

22,5

5,29

4,48

25,76

38,69

8,84

6,97

2,21

2,94

45,26

25,89

8,25

8,18

2,92

2,40

2,91

3,17

4,15

3,52

62

30

2,5

3

3

4

9,8

7,0

20,4

16,0

17,6

13,7

5,54

6,53

46,99

54,42

8,54

9,46

2,91

2,89

31,44

36,16

9,93

11,41

2,38

2,35

3,17

3,17

4,35

5,12

60

30

20

1,5

3

10,3

14,0

34,0

2,21

17,90

3,69

2,84

3,24

1,92

1,21

1,31

1,74

27

2

3

3

4

11,0

6,7

10,0

5,3

25,0

15,3

3,18

4,58

30,45

42,36

5,54

7,84

3,09

3,04

4,75

6,34

3,06

4,08

1,22

1,18

1,45

1,45

2,50

3,59

32

3

2

4

3

8,4

13,5

5,4

10,0

15,4

25,0

4,88

3,38

6,90

37,07

4,50

6,18

1,19

3,32

51,95

5,15

8,80

3,36

3,26

1,23

1,53

1,53

3,83

2,66

40

30

30

42

3,2

3

2

4

4

3

7,13

7,1

18,5

8,0

8,0

15,0

14,25

14.2

25,0

5,68

5,36

4,18

55,63

52,79

57,34

9,79

9,26

8,19

3,13

3,14

3,70

13,89

13,23

11,23

6,95

6,62

5,06

1,56

1,57

1,64

2,00

2,00

2,22

4,46

4,21

3,28


            Примечания:

          Площадь поперечного сечения  и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность  стали принята равной 7,85 г/см3.



для профилей из углеродистой спокойной стали общего назначения, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) и низколегированной стали, - см. ГОСТ 8283 – 77.

4. Предельные отклонения по высоте стенки и ширине профиля:

h и b, мм

Предельные отклонения, мм

Высокая точность

Повышенная и обычная точность

До 50

Св. 50 до 100

Св. 100 до 150

Св. 150

±1,00

±1,30

±1,50

±2,00

±1,0

±1,5

±2,0

±2,5


Примечание:

          1. Предельные отклонения высокой точности профилирования по размеру b св. 150 мм не должны превышать ±1,5 мм.

          2. Точность профилей повышенная или обычная определяется предельными отклонениями по высоте полки.





5. Предельные отклонения по высоте полки:

h и b, мм

Предельные отклонения, мм

Высокая точность

Повышенная точность

Обычная точность

До 50

Св. 50

±1,00

±1,50

±1,5

±2,0

±2,5

±3,0




6. Предельные отклонения от угла 90º не должны превышать ± 1 º30`.



7. Профили изготовляют длиной от 3 до 12 м;



8. Скручивание профилей вокруг продольной оси не должно превышать 1 º на 1 м.



9. Кривизна профилей не должна превышать 0,1 % измеряемой длины.



10. Волнистость полок профилей не должна превышать 2 мм на 1 м. Минимальная длина волны 500 мм.
