Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций ГОСТ 7348-81

Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций ГОСТ 7348-81.

Стандарт распространяется на холоднотянутую проволоку из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.

Проволока должна изготовляться из углеродистой стали марок 65,70, 75, 80, 85 по ГОСТ 14959-79

1. Основные параметры и размеры

1.1Проволока подразделяется:

по виду:

круглая – В,

периодического профиля – Вр;

по состоянию изготовления:

с отпуском,

с отпуском, под напряжением (стабилизированная) – Р;

по точности изготовления на группы: 1, 2, 3.

Стабилизированная проволока изготовляется только круглая.

Проволока в зависимости от диаметра и величины условного предела текучести изготовляется четырех классов прочности: 1500, 1400, 1300, 1200.

1.2. Номинальный диаметр, предельные отклонения по нему, глубина вмятин, номинальный шаг вмятин и предельные отклонения по нему должны соответствовать указанным в нижеприведенной таблице:

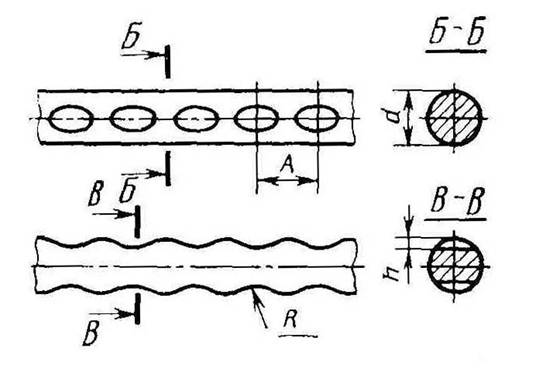

Обозначение размеров проволоки периодического профиля приведены на чертеже.

Номинальный диаметр, мм	Проволока круглая и периодического профиля			Проволока периодического профиля
	пред. откл.			Глубина вмятин h, не менее	Шаг вмятин А
	Группа 1	Группа 2	Группа 3		номин.	пред. откл.
3,0 4,0 5,0 6,0 7,0 8,0	±0,04 ±0,04 ±0,05 ±0,05 ±0,05 ±0,06	±0,06 ±0,08 ±0,08 ±0,08 ±0,10 ±0,10	-0,12 -0,16 -0,16 -0,16 -0,20 -0,20	0,15 0,19 0,24 0,30 0,35 0,40	6,5	+0,5 -1,0
					7,0

1.3. Радиус цилиндрической поверхности вмятин R для проволоки всех диаметров класса Вр должен быть равен (8±0,5) мм.

Допускается относительное смещение диаметрально противоположных вмятин до 2 мм.

1.4. Овальность сечения круглой проволоки не должна превышать предельных отклонений диаметра.

Примеры условного обозначения

Проволока диаметром 5 мм, класса прочности 1400, круглая, стабилизированная, группы точности 1:

Проволока 5В1400-Р1 ГОСТ 7348-81

То же, диаметром 3 мм, класса прочности 1500, периодического профиля, группы точности 1, с отпуском:

Проволока 3Вр1500-1 ГОСТ 7348-81.

2. Технические требования

2.1. Механические свойства проволоки должна соответствовать указанным в таблице:

Номинальный диаметр, мм	Класс прочности, Н/мм2	Номинальное временное сопротивление, Н/мм2	Разрывное усилие, Н	Усилие Р0,2, Н	Относительное удлинение после разрыва, δ100, %	Число перегибов проволоки при диаметре валиков 30 мм
						круглой	Периоди-ческого профиля
		Не менее
3,0 4,0 5,0 6,0 7,0 8,0	1500 1400 1400 1400 1300 1200	1780 1700 1670 1670 1570 1470	12600 21400 32800 47300 60400 74000	10600 18000 27500 39700 50700 62000	4 4 4 5 6 6	9 7 5 - - -	8 6 3 - - -

Номинальный диаметр, мм	Класс прочности, Н/мм2	Номинальное временное сопротивление, Н/мм2	Разрывное усилие, Н	Усилие Р0,2, Н	Относительное удлинение после разрыва, δ100, %
	круглая
	Не менее
6,0 7,0 8,0	1300 1200 1100	1570 1470 13700	44340 56590 68980	35470 45270 55180	5 6 6

Номинальный диаметр, мм	Класс прочности, Н/мм2	Номинальное временное сопротивление, Н/мм2	Разрывное усилие, Н	Усилие Р0,2, Н	Относительное удлинение после разрыва, δ100, %
	Периодического профиля
	Не менее
6,0 7,0 8,0	1200 1100 1000	1470 1370 1270	41570 52820 64050	33260 42250 51240	5 6 5

Расчетная площадь поперечного сечения и теоретическая масса 1000м проволоки

Номинальный диаметр, мм

Площадь поперечного сечения, мм2

Масса 1000 м, кг

3,0

4,0

5,0

6,0

7,0

8,0

7,07

12,57

19,63

28,27

38,48

50,27

55,5

98,7

154,1

221,9

302,1

394,6
