Прутки из сплавов горячекатаные и кованые ГОСТ 22411-77

Прутки из сплавов горячекатаные и кованые ГОСТ 22411-77

         Стандарт распространяется на прутки из жаропрочных, жаростойких и коррозионностойких труднодеформируемых сплавов горячекатаные круглого и квадратного сечения от 60 до 200 мм.

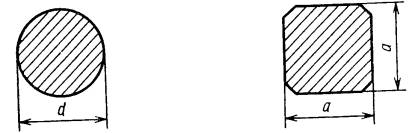

1. Размеры сечения прутков и предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.

Кривизна горячекатаных прутков не должна превышать 0,4 % длины, кованых – 0,6 % длины.

Диаметр d или сторона a квадрата, мм

Предельные отклонения прутков, мм

Площадь поперечного сечения (по номиналу), см2

горячекатаных круглых

кованых круглых и квадратных

группа точности прокатки

круглых

квадратных

1

2

3

10

11

12

13

-

+1,0

-0,5

+1,0

-0,75

-

-

-

-

0,7854

0,9503

1,131

1,327

-

-

-

-

14

15

16

17

18

19

20

22

24

26

28

30

32

+1,0

-0,5

+1,0

-0,75

+1,0

-1,0

-

-

-

-

-

-

-

-

-

-

-

-

-

1,539

1,765

2,011

2,270

2,545

2,835

3,142

3,801

4,524

5,309

6,158

7,069

8,042

-

-

-

-

-

-

-

-

-

-

-

-

-

34

35

36

38

40

42

+1,5

-1,0

+1,5

-1,5

+1,5

-2,0

-

-

-

-

-

-

9,079

9,621

10,18

11,34

12,57

13,85

-

-

-

-

-

-

45

48

50

52

55

+1,5

-1,5

+1,5

-1,75

+1,5

-2,5

-

-

-

-

-

15,90

18,10

19,64

21,24

23,76

-

-

-

-

-


Диаметр d или сторона a квадрата, мм

Предельные отклонения прутков, мм

Площадь поперечного сечения (по номиналу), см2

горячекатаных круглых

кованых круглых и квадратных

группа точности прокатки

круглых

квадратных

1

2

3

60

65

70

-

-

-

-

-

-

-

-

-

±2,5

28,27

33,18

38,48

36,00

42,25

49,00

75

80

85

-

-

-

-

-

-

-

-

-

±3,0

44,18

50,27

56,74

56,25

64,00

72,25

90

95

100

105

-

-

-

-

-

-

-

-

-

-

-

-

±3,5

63,62

70,88

78,54

86,59

81,00

90,25

100,00

110,25

110

115

-

-

-

-

-

-

±4,0

95,03

103,87

121,00

132,25

120

125

130

135

140

145

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

±4,5

113,10

122,72

132,73

143,14

153,94

165,13

144,00

156,25

169,00

182,25

196,00

210,25

150

-

-

-

±5,0

176,72

225,00

155

160

165

-

-

-

-

-

-

-

-

-

±6,0

188,69

201,06

213,82

240,25

256,00

272,25

170

175

180

185

190

195

200

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

±7,0

226,98

240,53

254,47

268,80

283,53

298,65

314,16

289,00

306,25

324,00

342,00

361,00

280,25

400,00


2. Овальность (разность между наибольшим и наименьшим диаметром в одном сечении) горячекатаных круглых прутков не должна превышать 0,5 суммы предельных отклонений по диаметру.

Овальность и ромбичность (разность между диагоналями в одном сечении) кованых круглых и квадратных прутков не должна превышать 0,7 суммы предельных отклонений по диаметру или стороне квадрата.

3. Прутки изготовляют:

мерной длины;

кратной мерной длины.

4. Прутки изготовляют длиной:

горячекатаные – от 0,5 до 3 м;

кованые – от 0,5 до 2 м.

5. Марки и технические требования  устанавливаются стандартами на конкретную продукцию.
