Уголки стальные гнутые равнополочные ГОСТ 19771-74

Уголки стальные гнутые равнополочные ГОСТ 19771-74

Стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

Марки стали и технические требования по ГОСТ 11474-76.

1. По точности уголки изготовляют:

высокой точности – А,

повышенной точности – Б,

обычной точности – В.

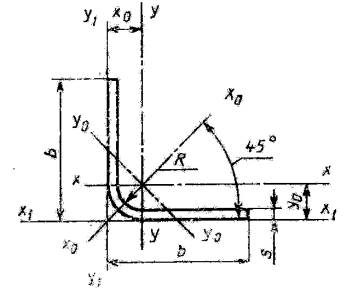

2.  Поперечное сечение равнополочных уголков должно соответствовать указанному на чертеже:

Обозначения  к  чертежу  и  таблице:

b – ширина полки;s – толщина полки; R – радиус кривизны; I – мо­мент инерции; i – радиус инерции; х0, у0 – расстояния от центра тяжести до наружных поверхностей полок;  - отношение расчетного свеса полки к толщине полки.

b

s

R, не более

n

Площадь поперечного сечения, см2

Справочные величины для осей

x-x(y-y)

x0-x0

y0-y0

x1-x1(y1-y1)

Масса 1 м, кг

мм

Ix(Iy), см4

ix(iy), см

Ix0, см4

ix0, см

Iy0, см4

Iy0, см

Ix1(Iy1), см4

x0(y0)

20

1,0*

1,5*

2,0*

2

2

3

17

11

7,5

0,38

0,56

0,73

0,15

0,22

0,27

0,63

0,62

0,61

0,25

0,36

0,45

0,81

0,80

0,79

0,06

0,08

0,09

0,38

0,38

0,36

0,27

0,40

0,53

0,55

0,57

0,60

0,30

0,44

0,57

25

1,5

2,0

2,5

2

3

3

14,3

10,0

7,4

0,71

0,92

1,14

0,44

0,56

0,67

0,79

0,78

0,77

0,71

0,92

1,11

1,00

1,00

0,92

0,16

0,20

0,24

0,48

0,47

0,46

0,78

1,04

1,31

0,70

0,72

0,74

0,56

0,73

0,98

32

1,5

2,0

2,5

2

3

3

18,3

13,5

10,2

0,91

1,20

1,48

0,94

1,22

1,48

1,01

1,00

1,00

1,53

1,99

2,42

1,29

1,28

1,28

0,35

0,45

0,53

0,62

0,61

0,60

1,64

2,19

2,75

0,88

0,90

0,92

0,72

0,95

1,16

36

2,0

2,5

3,0

3

3

4

15,5

12,2

9,7

1,36

1,69

2,00

1,76

2,14

2,51

1,13

1,13

1,12

2,86

3,49

4,11

1,45

1,44

1,43

0,66

0,80

0,91

0,69

0,69

0,68

3,12

3,90

4,70

1,00

1,02

1,04

1,07

1,33

1,57

40

2,0

2,5

3,0

3

3

4

17,5

13,1

11,0

1,52

1,89

2,24

2,43

2,98

3,50

1,26

1,25

1,25

3,96

4,84

5,71

1,61

1,60

1,60

0,92

1,19

1,29

0,78

0,77

0,76

4,28

5,34

6,43

1,10

1,12

1,14

1,20

1,48

1,76

50

2,5

3,0

4,0

3

4

6

17,4

14,3

10,0

2,39

2,84

3,70

5,96

7,02

8,94

1,58

1,57

1,55

9,60

11,42

14,7

2,01

2,00

1,99

2,26

2,63

3,20

0,97

0,96

0,93

10,40

12,54

16,7

1,37

1,39

1,45

1,88

2,23

2,90

60

3,0

3,5

4,0

4

4

6

17,7

15

12,5

3,44

3,99

4,50

12,36

14,23

15,96

1,89

1,89

1,88

20,03

23,0

26,06

2,41

2,40

2,40

4,69

5,39

5,88

1,17

1,16

1,14

21,65

25,2

28,92

1,64

1,66

1,70

2,70

13,3

3,53

80

3,0

4,0

5,0

6,0

7,0

4

6

7

9

9

24,3

17,5

13,6

10,8

9,14

4,64

6,10

7,50

18,93

10,33

29,96

39,00

47,70

55,5

63,90

2,54

2,53

2,51

2,49

2,49

48,39

63,31

77,64

91,03

104,61

3,23

3,22

3,20

3,19

3,18

11,52

14,70

17,76

20,0

23,19

1,58

1,55

1,53

1,50

1,50

51,27

68,43

85,66

102,6

120,33

2,14

2,20

2,24

2,30

2,34

3,64

4,79

5,92

7,01

8,11


ГОСТ предусматривает и другие размеры «b»: 25, 30, 35, 55, 70, 100, 120, 160 мм.

Примечание:

1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см2.

2. Для толщин 1,5; 2,5; 3,0; 5,0; 7,0 радиус кривизны не должен превышать 1,5s.

3. Профили, отмеченные звездочкой, изготовляются по согласованию изготовителя с потребителем.

3. Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества и углеродистой качественной стали с временным сопротивлением разрыву не более 461 МПа – указанным в таблице; для уголков из углеродистой спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 461 МПа и низколегированной стали.

4. Предельные отклонения угла 90º не должны превышать:

±1º30’ – для уголков с шириной полки до 80 мм;

±1º - для уголков с шириной полки свыше 80 мм.
