ЮН14ДК25А

Сплав ЮН14ДК25А ГОСТ 17809-72

Химический состав, %
Алюминий	Никель	Медь	Кобальт	Титан	Ниобий	Кремний	Железо
8,0 – 8,5	13,5 – 14,5	3,5 – 4,0	24,0 – 26,0	0,2 – 0,3	-	-	Остальное

Тип кристаллической структуры: столбчатая.

Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3	Коэрцитивная сила по индукции НСВ, кА/м	Остаточная индукция Br, Тл	Отношение В/Н в точке (ВН)max 10-3 Тл/(кА/м)*	Размеры образцов, мм
				Сторона прямоугольника или диаметр поперечного сечения	Длина
Не менее				Не более
56,0	52	1,35	24,0 – 25,0	40	150

* Справочно.

Режимы термической обработки: охлаждение с 1280оС в магнитном поле напряженностью не менее 160 кА/м до 900оС со скоростью 200оС/мин и до 600оС со скоростью 25оС/мин. Отпуск: 610оС – 5ч, 590оС – 8ч, 560оС – 12ч

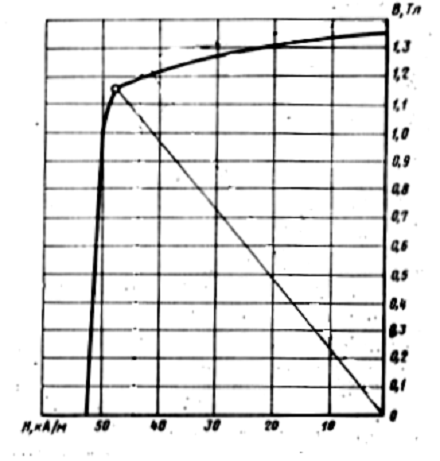

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮН14ДК25А ГОСТ 17809-72
