ЮН14ДК25БА

Сплав ЮН14ДК25БА   ГОСТ 17809-72

Химический состав, %

Алюминий

Никель

Медь

Кобальт

Титан

Ниобий

Кремний

Железо

8,0 – 8,5

13,5 – 14,0

3,5 – 4,0

24,0 – 26,0

0,2 – 0,3

0,8 – 1,0

-

Остальное




Тип кристаллической структуры: столбчатая.

         Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3

Коэрцитивная сила по индукции

НСВ, кА/м

Остаточная индукция

 Br, Тл

Отношение В/Н

в точке (ВН)max

10-3 Тл/(кА/м)*

Размеры образцов, мм

Сторона

прямоугольника или диаметр

поперечного сечения

Длина

Не менее

Не более

56,0

58

1,30

21,5 – 24,0

40

150


            * Справочно.

Режимы термической обработки: охлаждение с 1280оС в магнитном поле напряженностью не менее 160 кА/м до 900оС со скоростью 200оС/мин и до 600оС со скоростью 25оС/мин. Отпуск: 610оС – 5ч, 590оС – 8ч, 560оС – 12ч

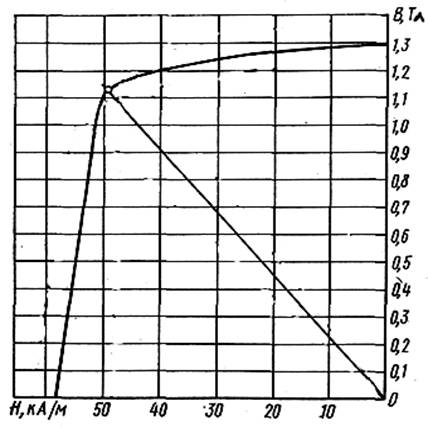

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮН14ДК25БА ГОСТ 17809-72
