ЮНДК38Т7

Сплав ЮНДК38Т7 ГОСТ 17809-72

Химический состав, %
Алюминий	Никель	Медь	Кобальт	Титан	Ниобий	Кремний	Железо
6,9 – 7,3	13,5 – 14,0	3,3 – 3,7	38,0 – 40,0	6,9 – 7,2	-	-	Остальное

Тип кристаллической структуры: равноосная.

Магнитная анизотропия: имеется.

Максимальная магнитная энергия (ВН)max, кДж/м3	Коэрцитивная сила по индукции НСВ, кА/м	Остаточная индукция Br, Тл	Отношение В/Н в точке (ВН)max 10-3 Тл/(кА/м)*	Размеры образцов, мм
				Сторона прямоугольника или диаметр поперечного сечения	Длина
Не менее				Не более
36,0	135	0,75	4,5 – 5,5	15	60

*Справочно.

Режимы термической обработки: охлаждение с 1230 до 900оС со скоростью не менее 250оС/мин и выдержка в изотермической ванне при 815±5оС в течение 10-15 мин. в магнитном поле напряжённостью не менее 280 кА/м. Отпуск: 675оС – 0,5ч, 650оС – 2ч, 550оС – 20ч

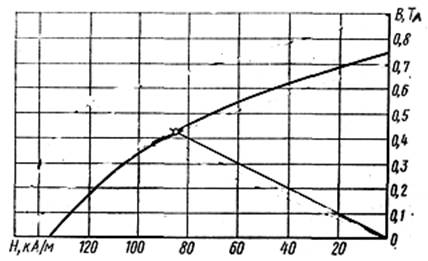

Кривая размагничивания материала.

Пример условного обозначения сплава:

Сплав ЮНДК38Т7 ГОСТ 17809-72
