ГОСТ 25402-90 Пластины твердосплавные напаиваемые типа 09. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2761ГОСТ от 31.10.1990 N 25402-90


ГОСТ 25402-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 09

Конструкция и размеры

Hard metal brazed tips, type 09.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2761

     3. ВЗАМЕН ГОСТ 25402-82

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     5. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для автоматных резцов.

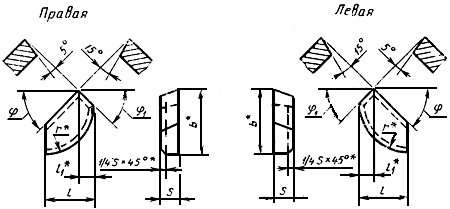

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.




________________
     * Размеры для преcc-форм.



Таблица 1


Размеры в мм

Обозначение пластин






, град.

,
град.

Основное
применение

Дополни-
тельное применение

правых

левых

09090

-

6

10

3

2,0

6,0

45

50

N 2, N 10

N 3, N 4, N 8, N 9, N 11

09110

09120

10

15

4

5,0

10,0

40

N 2, N 3, N 4, N 9, N 10

N 8, N 11

09130

09140

12

18

5

4,0

12,5


50

N 2, N 3, N 4, N 9, N 10

N 8, N 11

09150

09160

10

15

4

5,0

10,0

60

20

N 2, N 3, N 4, N 9, N 10

N 8, N 11

09170

09180


18


5,5


75

60

N 2, N 3, N 4, N 10

N 8, N 9, N 11



     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 -Т5К10; N 8 - ВК6-М; ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.



ПРИЛОЖЕНИЕ
Справочное



Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т15К6

Т14К8

T5К10

BК6-OM, BК6-M, BК6

BК8

BК10-XOM

09090

-

1,35

1,36

1,54

1,79

1,77

1,78

09110

09120

4,58

4,62

5,20

6,05

6,00

6,04

09130

09140

7,80

7,85

8,85

10,30

10,20

10,27

09150

09160

4,32

4,35

4,89

5,70

5,65

5,69

09170

09180

4,35

4,38

4,92

5,75

5,65

5,69
